2004 ELEKTRİK İLETİM SİSTEMİ ARZ GÜVENİLİRLİĞİ ve
KALİTESİ YÖNETMELİĞİ İLGİLİ MADDELER :
İletim sisteminin tasarım esasları, Madde 6f : 154 kV sistemi,
dağıtım sistemine bağlayan bir transformatörün sekonder sargısının nötr
noktası, 1000 amper’lik direnç üzerinden topraklanır.
Madde 6k : Kısa devre gücünün yüksek olduğu merkezlerde, güç
transformatörlerinin sekonder tarafının nötr noktası, faz-toprak arıza akımlarını
sınırlamak amacıyla, bir nötr direnci veya nötr reaktörü üzerinden topraklanır.
154 kV’yi dağıtım sistemine bağlayan yıldız-yıldız tersiyersiz
transformatörlerin primer sargılarının nötr noktası doğrudan, sekonder
sargısının nötr noktası ise topraklama direnci üzerinden topraklanır.
Madde 6m : Jeneratörlerin nötr noktası direnç üzerinden
topraklanır. Jeneratör topraklama direnci, faz toprak arıza akımının rezistif ve
kapasitif bileşenlerinin birbirine eşit olması şartına göre hesaplanarak tespit ve
tesis edilir. Jeneratörlerin nötr noktası tam izole edilmez ve doğrudan veya reaktans
üzerinden topraklanmaz.
CESI ’ de bugüne kadar yaptırılan Tip Testleri
CESI’de bugüne kadar yaptırılan Tip Testleri
1996, 34.5/√3
kV, 20 Ω, 1000 A, 5 sn, IP231997, 36/√3 kV, 20.78 Ω, 1000 A, 5 sn, IP23 1999, 34.5/√3 kV, 20 Ω, 1000 A, 5 sn, IP23 2002, 22/√3 kV, 12.7
Ω, 1000 A, 10 sn, IP23 2007, 36/√3 kV, 20.78 Ω, 1000 A, 5 sn, IP23 2007,
12/√3 kV, 6.93 Ω, 1000 A, 5 sn, IP23

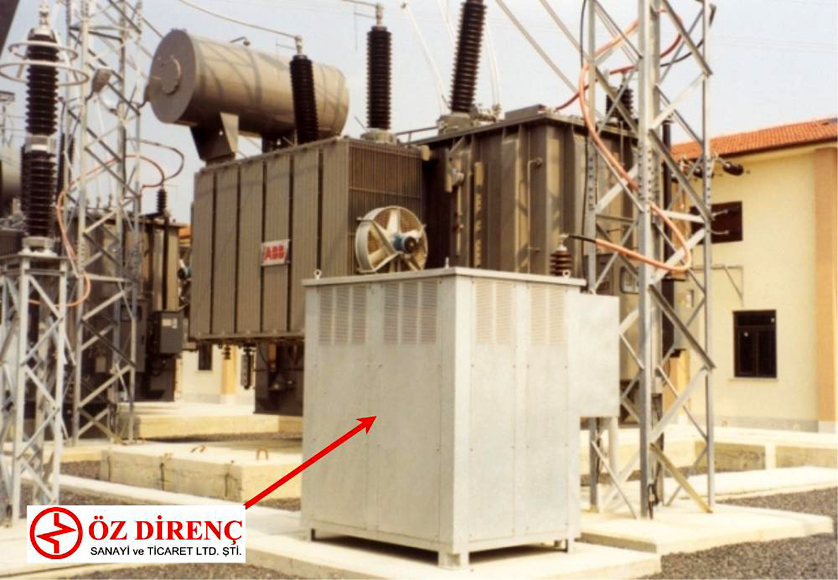

Öz Direnç, trafo ve jeneratörleriniz için ihtiyaç duyduğunuz her akım değeri ve
süre için direnç üretebilir. Bu dirençlerle birlikte akım trafosu, gerilim trafosu,
ayırıcı, vakum kontaktör, parafudur vb aksesuarlar, yurtiçi ve yurtdışı projelerde
sıklıkla istenmekte ve uygun tedarikçileri bulmak zorlaşmaktadır. Projenizi ve
direnç şartnamelerini bize gönderin, biz size piyasada en çok tercih edilen direnci,
en kaliteli aksesuarları da ekleyerek, istediğiniz zamanda teslim edelim.
|
